「NEXYS3:10進カウンタと7セグデコーダー製作」 2013/05/22

　今日は時計製作の第一歩、10進カウンタと、7segLEDに数字に数字を表示するためのデコーダーを制作しました。
60進カウンタまで行きたかったのですが、明日内々定先の健康診断が朝早くからあるのであきらめました。くやしい！

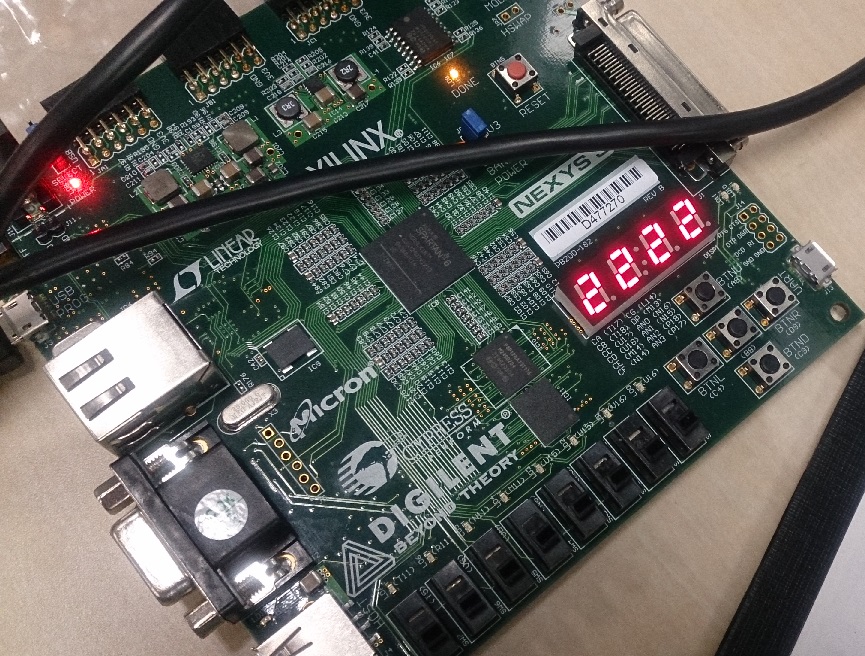

(NEXYS3で動く10進カウンタ。0～9までを7segLEDに表示 9以降は桁上がり信号を発生させるようにしている)

3年生の頃にFPGAの講習会に出席し時計の制作をしたことはあるのですが、
最初から自分で作るとなると随分勝手が違うものです。
当時理解したつもりでいた部分が、実はわかっていなかったり、
Verilogの文法を忘れていたり。
今回のカウンタ制作で勘を取り戻した(?)とは思います。

昨日立てた目標の中で「10:00に研究室に来る」と言っていましたが
今日は10:30になってしまいました ちくしょう。
明後日からはもっと早く出よう…


・明日の目標
60進カウンタ及び時間(hour)部分の制作
