実習 4．Raspberry Pi
ネットワーク共有 ノウハウ
（Windows10）

内 容

4. Raspberry Pi Windowsのネットワーク共有

第4章ではRaspberry Piを Windowsのネットワーク共有（LANケーブル経由）を使ってネットワークに接続します．

4-1. LANケーブル接続とWindows設定

以下に手順を示します．

  1. 自分のWindowsパソコンが無線LANでインターネットに接続されていることを確認
  2. RaspberryPiとパソコンをLANケーブルで接続
  3. 「ここに入力して検索」に「ncpa.cpl」または，「コマンドプロンプト」に「control ncpa.cpl」を入力してコントロールパネルの「ネットワーク接続」を開く

    図1 ncpa.cplを実行

  4. ケーブルLAN接続の名称を確認　「イーサーネット ?」など（　ここでは仮に「イーサーネット5」とする）
  5. 「Wifi接続または無線LAN接続」を右クリックしてプロパティを開く
  6. 「共有」タグをクリックして開く

    図2 プロパティの共有タグを開

  7. 「ネットワークの他のユーザーに，このコンピュータのインターネット接続をとおしての接続を許可する(N)」をチェックν
  8. ホームネットワーク接続(H):に先ほど確認した「インターネット5」を選択 （すでに選択されている場合はそのまま使用する）
  9. 「OK」ボタンをクリック
  10. ncpa.cplからインターネト5を右クリックしてプロパティを開く
  11. 「インターネットプロトコルバージョン4」をクリックし，「プロパティ(R)」ボタンをクリック
  12. IPアドレスが「192.168.137.1」サブネットマスク「255.255.255.0」になっていることを確認（このアドレスとRaspberryPiがつながる．）

    13. ここまででWindowsのDHCP（Dynamic Host Configuration Protocol）によってRaspberryPiはネットワークはつながっているはずだが，肝心のIPアドレスがわからない．

3-2. arpコマンドによるネットワーク接続確認手順

arpコマンドでネットワーク接続を確認します．以下に手順を示します．

  1. Windowsのコマンドプロンプト「cmd」を開く
  2. arpコマンドを実行 192.168.137.1のインターフェースに注目

> arp -a ↵

インターフェイス: 192.168.137.1 --- 0x3
  インターネット アドレス 物理アドレス           種類
  192.168.137.173       b8-27-eb-6f-49-b2     静的
  192.168.137.255       ff-ff-ff-ff-ff-ff     静的
  224.0.0.22            01-00-5e-00-00-16     静的
  224.0.0.251           01-00-5e-00-00-fb     静的
  224.0.0.252           01-00-5e-00-00-fc     静的
  239.255.255.250       01-00-5e-7f-ff-fa     静的
  255.255.255.255       ff-ff-ff-ff-ff-ff     静的
  3. 192.168.137.173(初めに表示されるIPアドレス)にpingコマンド実行

> ping 192.168.137.173 ↵

192.168.137.173 に ping を送信しています 32 バイトのデータ:
192.168.137.173 からの応答: バイト数 =32 時間 <1ms TTL=64
192.168.137.173 からの応答: バイト数 =32 時間 <1ms TTL=64
192.168.137.173 からの応答: バイト数 =32 時間 <1ms TTL=64
192.168.137.173 からの応答: バイト数 =32 時間 <1ms TTL=64

192.168.137.173 の ping 統計:
    パケット数: 送信 = 4、受信 = 4、損失 = 0 (0% の損失)、
ラウンド トリップの概算時間 (ミリ秒):
    最小 = 0ms、最大 = 0ms、平均 = 0ms

この場合192.168.137.173がRaspberryPiのIPアドレスです．

3-3. TeraTermによる接続確認

以下の手順によりTeraTermを使って接続確認します．

（備考：TeraTermのバージョンはteraterm-4.96.exe）

  1. WindowsからTeraTarmを開く（ダブルクリック）
  2. ホスト(T):に192.168.137.173を入力「OK」クリック

    図3 TeraTermの開始画面

    最初の接続時以下の画面が表示されるので「続行」をクリック

    <図4 TeraTermのセキュリティ警告画面/p>

  3. ユーザー名（pi）とパスワード（自分の設定したパスワード）を入力し「OK」クリック

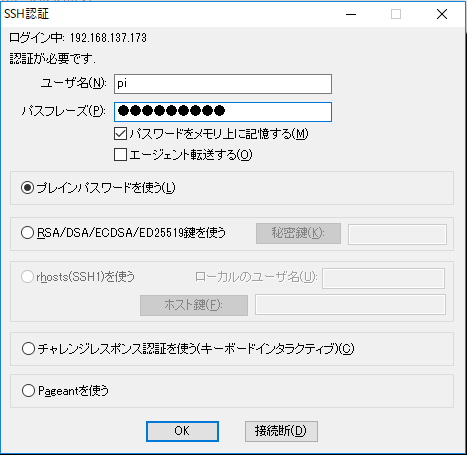

    図5 TeraTermのパスワード認証画面

  4. 以下のように表示され，コマンド待ちの状態になる

The programs included with the Debian GNU/Linux system are free software;
the exact distribution terms for each program are described in the
individual files in /usr/share/doc/*/copyright.

Debian GNU/Linux comes with ABSOLUTELY NO WARRANTY, to the extent
permitted by applicable law.
Last login: Wed Oct 25 21:17:08 2017
pi@raspberrypi:~ $
  5. 以下のコマンドを実行してネットワーク接続，インターネット接続を確認する

$ ping www.u-tokyo.ac.jp  ↵ (東大のWebサーバ)

とりあえず，東大WebなどにURL(www.u-tokyo.ac.jp)で接続できれば，共有やDNSが全て動作しています．この状態でコンソール画面（HDMLディスプレイとキーボード使用）からは各自のWindow PCの共有接続設定経由でWebブラウズできます．自宅でRaspPiの実験を行うときなどに便利に利用できます．

足立工科大学情報通信工学科 2017年10月31日(火)
